灌溉系統中止回閥和泵底閥的應用

作者：湖人灌溉

　　一、 止回閥

　　止回閥是僅允許介質沿一個方向流動的裝置，閥瓣依靠自身重量及介質壓力產生動作，實現阻斷介質倒流的一種閥門。它根據系統中的壓力自動工作，運行中不需要用戶或執行裝置來干預，屬于自動閥類。又稱為逆止閥、單向閥、回流閥或隔離閥。按結構分為升降式、旋啟式和蝶式止回閥。

　　主要作用：防止介質倒流、防止水泵反轉、防止容器內的介質泄露。

　　工作原理：

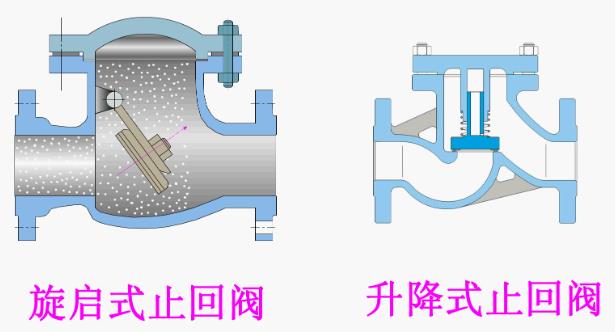

　　旋啟式止回閥的閥瓣繞閥座通道里的轉軸做旋轉運動，順流時閥瓣打開，有逆向流動時閥瓣關閉。適用于低流速和水流方向不變的大口徑管網系統。

　　升降式止回閥的閥瓣沿著閥體垂直中心線動作，結構與截止閥類似，但只有閥瓣，而沒有人為旋起的閥桿。介質從進口端(下側)流入，從出口端(上側)流出。當進口壓力大于閥瓣重量及其流動阻力之和時，閥門被開啟。反之，介質倒流時閥門則關閉。

　　蝶式止回閥的閥瓣繞閥座內的銷軸旋轉，兩個半圓形閥瓣，順流時兩片閥瓣同時打來，反之則關閉。由于閥瓣的行程短及彈簧作用，能快速關閉，可以有效削弱水錘對其上游設備的破壞。蝶式止回閥的結構簡單、體積小、重量輕、維修方便。

對夾蝶式止回閥

　　應用：灌溉系統中止回閥通常用在兩個地方，一是水泵出口，停泵時防止管網中的水倒流回泵內引起泵及驅動電機反轉，同時削弱水錘對止回閥上游設備的沖擊；二是施肥裝置出口，防止水肥液體倒流污染水源。

　　注意事項：

　　止回閥安裝時需要注意安裝方向，閥體上標有水流方向；

　　止回閥安裝時需要注意閥瓣行程，與蝶閥配合使用時不能互相影響；

　　多臺泵并聯使用時必須使用止回閥。

　　二、泵底閥

　　泵底閥在閥蓋上設有多個進水孔，并配有過濾網，以減少雜物的流入，降低底閥的堵塞概率。底閥雖然配有防堵過濾網，但底閥一般是適用于清潔介質，粘度和顆粒度過大的介質不宜使用底閥。底閥由閥體、閥瓣、活塞桿、閥蓋、定位柱等零件組成。

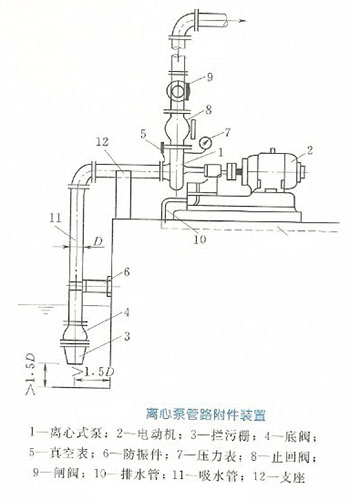

　　主要作用：底閥一般安裝在離心式水泵吸水管的底端，限制水泵和管道內的水返回水源，起著只進不出的功能，底閥是止回閥的一種。

　　工作原理：離心式水泵啟動前，先向吸水管中充滿水，使水泵啟動后形成足夠的真空度，將液體吸入閥門，底閥的閥瓣被打開，從而進行供水作業；當停泵后，閥瓣在液壓力和本身重力的作用下關閉，防止泵吸管內的液體倒流，以便于水泵下次順利啟動供水。

　　應用：安裝于離心泵吸水管底部，防止吸水管內的水倒流。
