灌溉系統中截止閥和閘閥的應用

作者：湖人灌溉

一、灌溉系統中的實際問題

　　灌溉系統也屬于給水系統，不可避免的要用到截止閥、閘閥、蝶閥、止回閥、球閥、減壓閥、泄壓閥（安全閥）等等閥門，這些閥門都是管路系統中不可或缺的控制部件，每一種閥門不論是在外觀、結構甚至是功能用途上都有差別。其它閥門比較好辨識，而截止閥和閘閥在外形上有一些相似之處，同時都具有在管路中截?cái)嗨鞯墓δ埽诠喔认到y(tǒng)中往往會將兩者混淆，或者不知道在何處該用哪種閥，甚至選錯閥門，造成系統不能穩定運行，時常需要維修。尤其手動灌溉系統，用戶常常抱怨閘閥使不住。

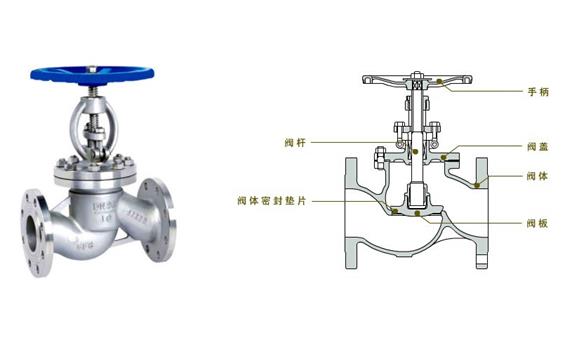

二、截止閥

　　結構：截止閥的流道結構有方向，外形上進、出口明顯有彎曲，內部“閥瓣”呈水平狀，閥體上有水流方向箭頭標識，必須按照水流方向安裝，才能正常工作。

　　工作原理：靠水平“閥瓣”上、下運動，“開”或“堵”流道的工作方式，實現管路的通斷和壓力、流量調節。

　　優點：在開啟和關閉過程中，由于閥瓣與閥體密封面間的磨擦力比閘閥小，因而耐磨，比閘閥壽命長；通常在閥體和閥瓣上只有一個密封面，因而制造工藝性比較好，便于維修；

　　缺點：開啟時，閥瓣行程一般僅為閥座流道的1/4，因此流道比閘閥小得多；由于水流方向在閥內部發生改變，開啟的流道也小，截止閥的局部水力損失就比閘閥大很多，水阻大約是同口徑全開閘閥的3~5倍；價格也比同口徑的閘閥高。

　　應用：截止閥通常用在灌溉系統的兩個位置。一是用于需要頻繁開關的位置，如用作手動灌溉系統中灌水小區的控制閥，其特殊的閥瓣結構，不易損壞；二是干管向分干管分水的位置，用于調節壓力和流量。

　　注意：截止閥的局部水頭損失大，需要特別注意水力計算，算足泵的揚程。

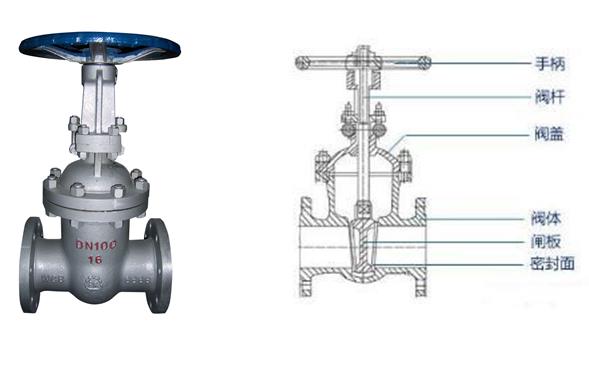

三、閘閥

　　結構：閘閥的流道結構沒有方向，為“直通型”流道，水流可以雙向流動，外形上進、出口在同一水平線上，內部“閘板”呈垂直狀，閥體上沒有水流方向箭頭標識，怎么安裝都可以。

　　工作原理：靠垂直“閘板”上、下運動，“開啟”或“閘斷”流道的工作方式，實現管路的通斷，幾乎沒有調節壓力和流量的功能。若用來調節壓力和流量，密封面很快就會被汽蝕，出現關不嚴的情況。

　　優點：流體阻力??；啟、閉所需力矩較??；可以使用在環狀管網上，水流流向不受限制；

　　全開時，流道大、水阻?。恍误w結構比較簡單，制造工藝簡單；同孔徑下結構長度比截止閥短。

　　缺點：外形結構高度和開啟行程較大，所需安裝位置的高度空間較大；在啟閉過程中，密封面始終受到摩擦，頻繁使用后，容易出現關不嚴，這就是用戶抱怨“使不住”的原因；密封面受損后，維修困難，只能換閥；因啟閉行程大，所以啟閉時間長。

　　應用：閘閥通常用作灌溉系統的隔離閥，不頻繁啟閉。如只在維修時，需要隔離某區域才關閉，平時處于常開狀態?；蛘哂糜诃h(huán)狀管網中，平時處于常閉狀態，在某區域水源出現問題，供不上水時，從其它區域臨時調水過來，才需要打開。
