灌溉控制器的主閥功能應用

作者：湖人灌溉

一、什么是主閥功能

　　市政園林項目中，園林灌溉系統只是市政供水系統中的一個用戶，往往在市政供水系統上建造園林灌溉系統的總?cè)∷c，并設置總?cè)∷y，稱之為主閥（Master Valve）。若為獨立灌溉系統，如農業灌溉、獨立廠區園林灌溉等系統，往往設有泵站。很顯然，無論灌溉系統中哪個灌溉閥工作，總水源都需要啟動供水，灌溉控制器為了滿足這些實際操作的需要，就提供了主閥功能。

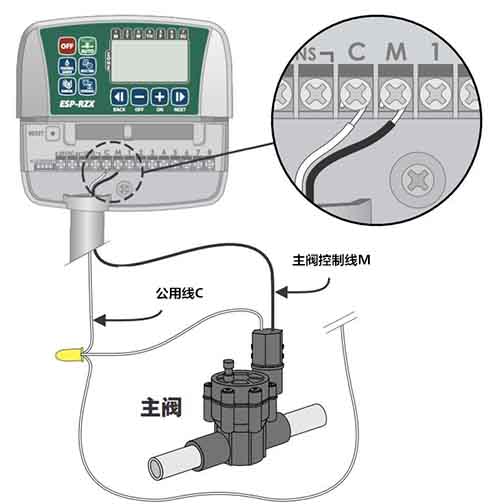

　　主閥功能就是灌溉控制器提供的用來控制灌溉系統總水源的主閥（或泵站）啟、閉動作的一種功能。英文表述為Master Valve，在控制器的輸出端子處常常簡寫標記為MV或M。

二、控制主閥

　　在同一灌溉控制器內任意一個灌溉站點開啟，主閥也隨之開啟；當所有站點全部關閉后，主閥也隨之關閉。主閥可以配套流量傳感器共同使用，流量傳感器檢測主閥流量。當主閥下游的管路出現爆管漏水時，主閥流量傳感器反饋的實際流量值超過預設值，灌溉控制器會發出命令，關閉主閥并提示報警，這樣管理人員可以及時發現、處理故障。

三、控制水泵

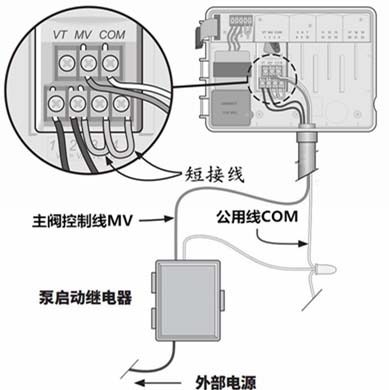

　　主閥功能輸出的是電信號，這個信號也可以被用來控制水泵的啟停動作。與主閥連接方式使用相同，但控制的對象不同，在此控制的是泵站的機柜，通過泵站的機柜電路原理，實現泵站的啟停。當控制區域內任意一個灌溉站點開啟，水泵啟動；當所有灌溉站點全部關閉后，水泵停止。

注意：

　　1、當主閥功能用于控制水泵啟停時，建議采用變頻恒壓供水系統；否則需要核實輪灌組的流量和水泵的額定流量是否匹配，避免水泵長期工作在大流量（低揚程）或小流量（高揚程）狀態。

　　2、控制器主閥功能只輸出啟動水泵機柜的電信號，不是輸出泵運轉的動力電源。

　　3、為了避免誤操作泵啟動，需要在灌溉控制器上做好以下工作：將所有未使用的站點與任意一個使用的站點短路連接，再設置未使用的站點運行時間為0，那么未使用的站點就不再“呼叫”主閥動作。

四、多個主閥站點應用

　　根據灌溉控制器站點容量不同，大部分只有一個主閥站點，但也有大型控制器帶有多個主閥站點，用于一個灌溉系統卻有多個取水點需要協調控制的場合。

　　多個主閥站點可以將同一灌溉控制器分為不同的區域分別取水控制，每個主閥站點可以獨立設置閥的類型、配套的傳感器等，也可以控制多臺水源泵使用。

五、主閥灌溉窗口的設置

　　主閥灌溉窗口和其他灌溉閥灌溉窗口工作原理一樣，不過它只是在設定窗口時間內啟動主閥工作，為非灌溉閥用水設備提供水源。如：在灌溉系統使用過程中，非自動灌溉時間內使用快速取水閥或其他手動臨時取水灌溉方式，可以在灌溉控制器上設置主閥灌溉窗口，確保這些設備正常供水。這時僅啟動了主閥（或泵），保證水源在供水狀態，而所有灌溉電磁閥都處于關閉狀態。
