灌溉用水泵電機電源線估算方法

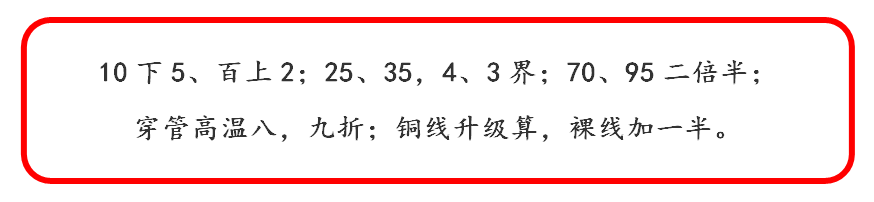

在灌溉系統首部安裝時，常會遇到水泵電機電源線選多大截面積的問題，今天給大家介紹一個經驗口訣，可以快速選擇導線截面積:

說明：

1、上述內容是鋁芯絕緣線、明敷在環境溫度25℃僅考慮發熱載流量的條件下而定的；

2、“10下5”指導線截面在10mm²及以下，每1mm²安全電流為5A；

3、“百上2”指導線截面在100mm²以上，每1mm²安全電流為2A；

4、“25、35，4、3界”指導線截面在25mm²及16mm²，每1mm²安全電流為4A；導線截面在35mm²和50mm²，每1mm²安全電流為3A；

5、“70、95二倍半”指導線截面在70mm²和95mm²，每1mm²安全電流為2.5A；

6、電線穿管時按八折計算，長時間工作在25℃以上是按九折計算；

7、同截面的銅導線按鋁導線大一規格等級計算安全電流；同截面的裸線，可按絕緣導線乘以1.5倍計算安全電流；

8、常用導線橫截面積：1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185、240mm²。
